在当今数字化生活时代，一个稳定、高效的家庭网络已成为智能家居的基石。通过清晰的网络拓扑图，我们可以更好地规划和管理家中的各种联网设备，从基础的互联网接入到复杂的智能家居生态系统。本文将引导您了解家庭网络的基本构成，并介绍如何使用在线工具（如迅捷画图）来设计和优化您的家庭网络布局。

一、家庭网络的核心组件与拓扑结构

一个典型的现代家庭网络通常包含以下几个关键部分：

1. 互联网接入点：通常由光猫或网关设备实现，负责将外部互联网信号引入家庭。
2. 核心路由器：这是家庭网络的大脑，负责管理内网设备的数据交换、分配IP地址（DHCP）、并提供无线Wi-Fi信号。许多家庭将光猫与路由器功能合二为一。
3. 网络交换机：当有线设备数量超过路由器端口时，交换机用于扩展有线网络接口。
4. 接入设备：包括所有通过有线（以太网）或无线（Wi-Fi）方式连接到网络的设备，如：

• 智能终端：电脑、手机、平板、电视。

• 智能家居设备：智能音箱、智能灯泡、摄像头、传感器、智能家电等。

• 网络存储（NAS）：用于家庭数据备份和共享。

常见的拓扑结构是“星型拓扑”，所有设备都直接或间接连接到核心路由器，由它进行集中管理和数据路由。

二、使用迅捷画图在线制作家庭网络拓扑图

迅捷画图这类在线流程图工具，提供了丰富的网络设备图标和连接线，非常适合非专业的家庭用户直观地绘制网络结构。

制作步骤简述：
1. 规划与列举：在绘图前，列出您家中所有的网络设备和智能设备，并确定它们的大概物理位置（如客厅、卧室）。
2. 选择模板或新建：在迅捷画图网站中，可以搜索“网络拓扑图”模板快速开始，或从空白画布创建。

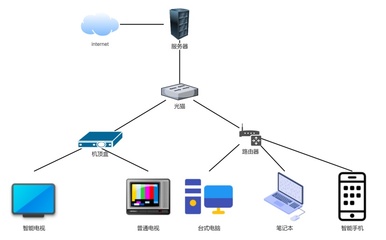

3. 拖拽与放置：从左侧的图形库中，拖出代表光猫、路由器、交换机、电脑、手机等图标到画布上。
4. 连接与标注：使用连接线将设备按实际连接关系链接起来。用文本工具标注设备的具体型号、IP地址（如果固定）或SSID（Wi-Fi名称），让图纸更清晰。
5. 优化与美化：调整布局使其整洁，可以用不同颜色区分有线连接和无线连接，或区分不同的网络区域（如访客网络）。

绘制拓扑图不仅能帮助您在设置新设备时理清思路，也能在出现网络故障时快速定位问题环节。

三、智能网络设备的集成与管理

随着智能家居设备激增，合理的网络规划至关重要：

• Wi-Fi覆盖：对于大户型或结构复杂的家庭，单个路由器可能信号覆盖不足。考虑使用Mesh分布式路由器或无线AP（接入点） 来组建无缝漫游网络，确保智能设备在移动中（如智能扫地机器人）不掉线。在拓扑图中，应清晰标出这些节点的位置。
• 网络分段：为提升安全性和性能，建议将网络分段：
• 主网络：供家人手机、电脑等受信任设备使用。

• 智能家居专用网络：许多路由器支持创建独立的Wi-Fi SSID或IoT网络，专门用于连接智能灯泡、插座等设备，避免它们干扰主网或带来安全风险。

* 访客网络：为来访朋友提供隔离的互联网接入。
在拓扑图中，可以用虚线框或不同颜色区域来直观展示这种逻辑分段。

• 有线回程：对于需要高稳定性和低延迟的设备（如NAS、4K流媒体播放盒、游戏主机、智能电视），尽量使用有线以太网连接。在装修预埋网线时，确保关键位置有网络接口。拓扑图能清晰展示这些关键有线链路。

四、

一张精心绘制的家庭网络拓扑图，就像您智能家庭的“数字蓝图”。它不仅仅是设备连接的记录，更是规划、优化和排障的得力工具。利用迅捷画图这样的在线工具，您可以轻松地将抽象的网络结构可视化。结合对核心设备（路由器/交换机）和智能设备特性的理解，您可以搭建一个既满足当前需求，又为未来扩展留有余地的稳定、高效、安全的家庭网络环境。从规划图纸开始，一步步构建您的智慧生活网络基础吧。
